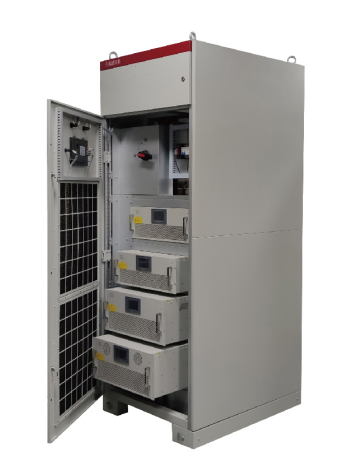

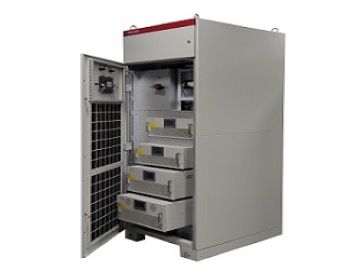

說明:APF模塊組柜為有源濾波柜,SVG模塊為無功補償柜,APF+SVG可以任意組柜為有源濾波補償柜。
電能質量整柜產品性能優勢
1.多種工作模式
支持15種運行模式,如諧波、無功、不平衡任何組合、獨立和任意優先級的補償模式,百分比可設置。
2.補償效果佳
容量范圍內:諧波補償率大于95%;無功補償率大于99%。
3.柔性并網
柔性并網技術和完善的智能啟動系統。柔性并網和緩啟動控制回路,啟動瞬間不會產生過大的突入電流。
4.SVG+C
支持投切各廠家智能電容和分離式電容,實現諧波和無功的完美配合補償,極大經濟型效益方案。
5.諧振監測
硬件上通過虛擬電阻改變阻抗、智能關閉引起諧振的某次諧波電流的輸出,減小諧振的風險。
6.三重保護
三重邏輯保護:軟件保護、硬件保護和逐波限流保護,使設備能適應較為惡劣的自然環境及電網環境。
整柜系列 |
有源濾波器 |
無功補償柜 |
混合補償柜 |
容量 |
50-900A |
50Kvar-600Kvar |
按需定制 |
最多放置 |
最多放置 |
||
6個150A的模塊 |
6個100Kvar的模塊 |
||
常規尺寸(WxDxH mm) |
800x800x2200 |
800x800x2200 |
按需定制 |
800x800x2200 |
800x800x2200 |
||
1000x1000x2200 |
1000x1000x2200 |
||
1000x800x2200 |
1000x800x2200 |
||
其他尺寸可按需定制 |
其他尺寸可按需定制 |
