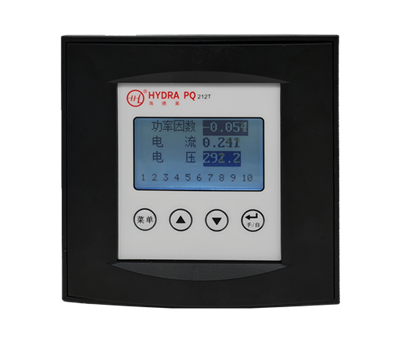

無功功率控制器適用于采樣電壓為100~690VAC交流電力系統中,它能自動識別相序,自動分析補償電容柜的配置狀態,自動進行最優控制算法計算,以好的策略進行補償控制,能夠滿足絕大多數工況的要求。
無功功率控制器特點
1.控制物理量
無功功率,無補償呆區,小負荷不產生投切震蕩;
2.編碼投切功能
可實現循環、編碼,順序、優先投切等4種投切方式;
3.顯示功能
功率因數、電壓、電流、有功功率、無功功率、頻率、電壓諧波總畸變率、電流諧波總畸變率、投切狀態、負荷性質等;
4.保護功能
過壓、欠壓,電壓諧波超限,電流諧波超限;
無功功率控制器產品參數:
工作電壓 | AC380V±10%,50Hz±10% | 取樣電壓 | AC100V-690V. 50Hz+10% |
采樣電流 | ACO~5A測量靈敏度 | 測量靈敏度 | 30mA |
測量精度 | 電壓0.5級,電流0.5級 | 功率因數 | 0.5級 |
有功功率 | 1.0級 | 無功功率 | 2.0級 |
頻率 | 0.5級 | 外形尺寸 | 144x144x82mm |
開孔尺寸 | 138mmx138mm | 執行標準 | (DL/T597-1996) (JB/T9663-1992) |
