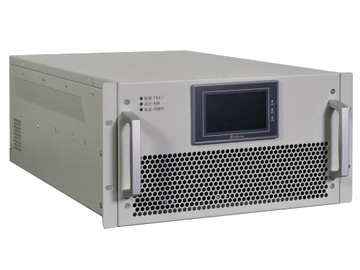

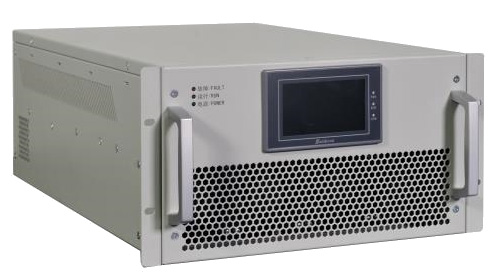

有源電力濾波器（簡稱APF）采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備，可應用于各種存在諧波污染的工況，尤其適用于快速變化的負載。具有響應速度快、濾波范圍廣、濾波效果高、不受系統參數影響等特點，達到改善用電質量，降低電網損耗、提高供電利用效率和帶載能力的目的，是理想的濾波產品。
有源電力濾波器產品特點
1．一機多用
諧波補償、無功補償、諧波無功同補；具備諧波分次補償功能，可設定無功補償比例：
2．全面保護功能
過載保護：自動限流在100％額定輸出；具有過流、過壓、欠壓、過溫等多種保護功能，確保系統運行安全可靠；
3．響應速度快
諧波補償電流全響應時間小于10ms；
4．安裝維護方便
模塊化設計，安裝維護方便；
可靈活組合并機滿足不同容量需求：
有源電力濾波器應用場合
適用醫療設備、UPS、開關電源、變頻器、整流設備、充電機等用電質量要求高應用場合。另外，沖擊性、波動性負載，比如電弧爐、焊接設備等，在運行中不僅會產生大量的高次諧波，而且造成電壓波動、閃變和三相不平衡等電能質量問題，危害電網的安全運行。
有源電力濾波器產品參數：
|
系統電壓
|
400V AC ±10%
|
功率因數設定補償
|
具備
|
|
頻率
|
50/60Hz ±5%
|
感性或容性補償
|
可選
|
|
額定電流
|
30A,50A,75A,100A,125A
|
過載保護
|
自動限流在100%額定輸出
|
|
濾波率
|
≥90%
|
其他保護 |
過壓、欠壓、過溫保護
|
|
濾波范圍
|
2~50次諧波
|
單機或并聯運行
|
可以
|
|
全響應時間
|
≤10ms
|
顯示界面
|
7英寸觸摸屏
|
|
瞬時響應時間
|
≤100us
|
防護等級
|
IP20（可定制）
|
|
運行環境溫度
|
-10℃~40℃
|
儲存/運輸溫度
|
-40℃~60℃
|
|
相 對 濕 度
|
20~95%
|
海拔高度
|
2000m以下，更高可定制
|
