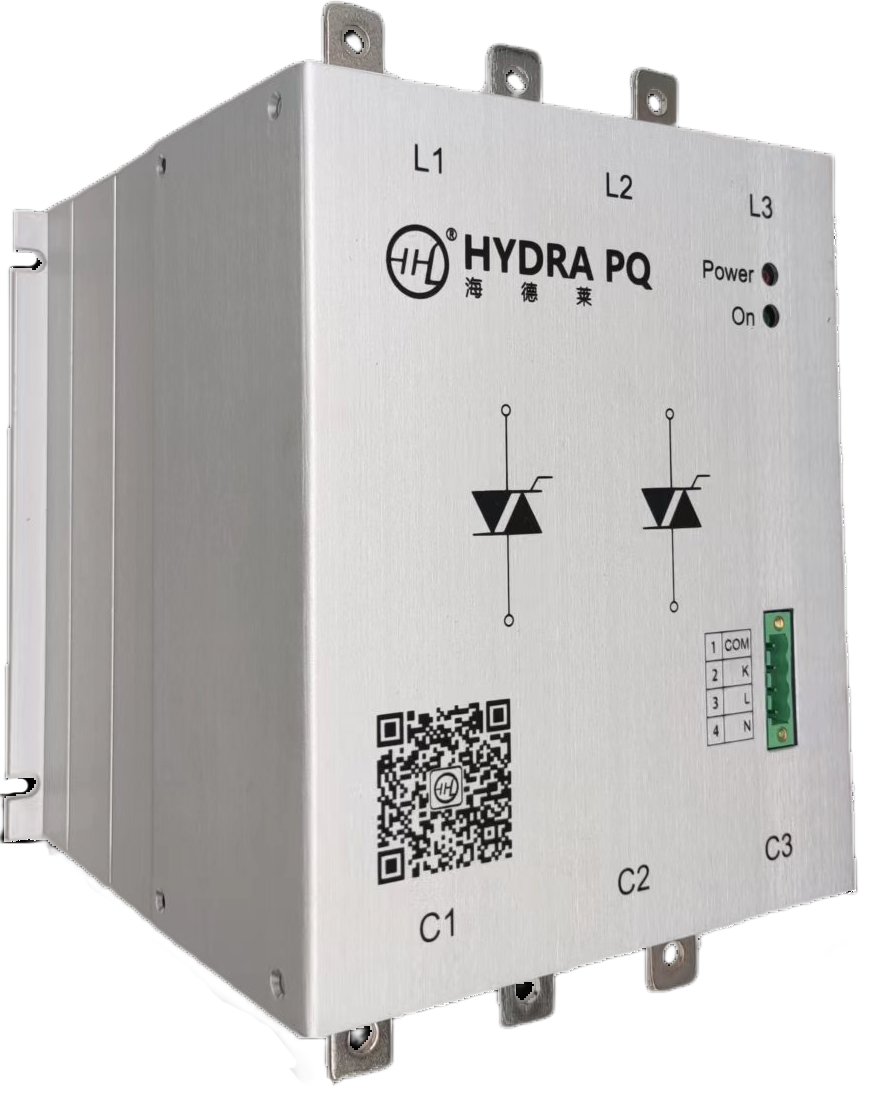

晶閘管、可控硅/晶閘管投切開關為我公司自主研發的新一代晶閘管投切模塊,主要由雙向晶閘管、觸發電路、吸收電路、保護電路、智能型散熱片組成。產品電壓過零觸發,電流過零斷開,真正實現投切無涌流,跟隨速度快,有效補償沖擊性負荷,平均響應時間小于15ms,很好地取代傳統投切裝置。
晶閘管投切開關產品特點
1.響應速度15ms,投切速度快,無需等待放電;
2.穩定可靠,采用脈沖變壓器,能在背景諧波電壓12%時可靠觸發;
3.功能齊全,集電流顯示、溫度顯示、智能過流保護、溫度保護、缺相保護、可控硅擊穿警報、觸發功能于一體;
晶閘管投切開關技術參數
額定電壓 | 230 ~ 690V |
額定頻率 | 50 / 60Hz |
額定電流 | 106A |
控制電流 | ≤ 20mA |
絕緣強度 | ≥ 2500MΩ |
介電強度 | ≥ 2500V |
溫升 | ≤ 40K |
過載能力 | ≤ 1.3In |
噪聲 | ≤ 48db |
峰值涌流 | ≤ 1.3In ( 規定值1.7In) |
防護等級 | IP54 |
響應速度 | 1 ~ 15ms |
安裝位置 | 室內 |
安裝海拔 | ≤ 4000m |
控制電壓 | 10-12V DC |
工作環境 | 溫度: -25℃~ 55℃ |
濕度: 20% ~ 90% | |
無劇烈震動和沖擊 | |
無導電塵埃和腐蝕性氣體 | |
過熱保護 | 80℃自動切除電容器組 |
安裝方式 | 不限 |
使用壽命 | ≥ 160000h |
