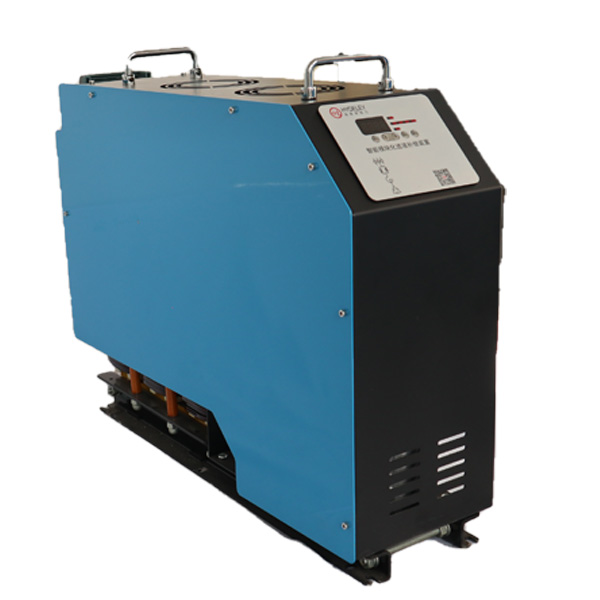

智能模塊化濾波補償裝置PQ7是海德萊推出第二代模塊化、智能化動態(TSC)電能質量產品；可廣泛用于400V系統的無功補償和諧波治理；具有投切速度快、安裝維護簡單、安全、節能等特點。
智能濾波補償模塊技術參數
|
功能
|
無功補償
|
相數
|
三相
|
|
適用場合
|
400V用電系統
|
電抗率
|
7%或14%
|
|
額定頻率
|
50Hz
|
安裝容量
|
25/30/50/60kvar
|
|
環境溫度
|
-40℃~45℃
|
投切開關
|
晶閘管
|
|
相對濕度
|
≤90%（40℃）
|
控制電壓
|
12VDC
|
|
海拔高度
|
≤2000m
|
冷卻方式
|
風冷
|
|
額定電壓
|
0.4kV
|
投切時間
|
≤20ms
|
智能濾波補償模塊選型列表：
| 型號 | 電壓 | 容量 | 選型示例 | |
| PQ7 | 三相 | 400 | 25 | PQ70725 |
| 30 | PQ70730 | |||
| 50 | PQ70750 | |||
| 60 | PQ70760 | |||
